В этой статье мы посмотрим, как сделать сабвуфер своими руками, не вникая в недра электроакустики, не прибегая к сложным расчетам и тонким измерениям, хотя кое-какие проделать все равно придется. «Без особых сложностей» не значит «тяп-ляп на кирпич, гони, бабка, могарыч». В наши дни на домашнем компьютере можно моделировать очень сложные акустические системы (АС); ссылку на описание этого процесса см. в конце. Но работа с готовым устройством по наитию дает то, чего не получишь никаким прочтением и просмотром – интуитивное понимание сути процесса. В науке и технике открытия на кончике пера совершаются редко; чаще всего исследователь, набравшись опыта, «нутром» начинает понимать, что там к чему, и уж тогда ищет математику, подходящую для описания явления и вывода расчетных инженерных формул. Многие великие с юмором и удовольствием вспоминали свои первые неудачные опыты. Александр Белл, напр., катушки для своего первого телефона пытался поначалу мотать голым проводом: он, музыкант по образованию, просто не знал еще, что проволоку под током нужно изолировать. Но телефон Белл все-таки изобрел.

О компьютерных расчетах

Не думайте, что JBL SpeakerShop или др. программа расчета акустики выдаст вам единственно возможный самый-самый правильный вариант. Компьютерные программы пишутся по устоявшимся проверенным алгоритмам, но нетривиальные решения невозможны только в богословии. «Все знают, что так делать нельзя. Находится болван, который этого не знает. Он-то и делает изобретение» – Томас Альва Эдисон.

SpeakerShop появился не так давно, разработано это приложение весьма основательно и то, что пользуются им очень активно, безусловный плюс как разработчикам, так и любителям. Но чем-то теперешняя ситуация с ним похожа на историю с первыми фотошопами. Кто юзал еще винду 3.11, помните? – тогда по обработке картинок просто с ума сходили. А потом оказалось – чтобы сделать хороший снимок, нужно все-таки уметь фотографировать.

Что это и зачем?

Сабвуфер (попросту – саб) в дословном переводе звучит курьезно: подгавкиватель. Реально же это басовый (низкочастотный, НЧ) динамик, воспроизводящий частоты ниже прим. 150 Гц, в специальном акустическом оформлении, ящике (коробе) достаточно сложного устройства. Сабвуферы применяются и в быту, в напольных высококлассных АС и недорогих настольных, встроенные и в автомобилях, см. рис. Если получится сделать сабвуфер, верно воспроизводящий басы, можно смело браться за любую АС, т.к. воспроизведение НЧ, пожалуй, самый жирный из китов, на которых стоит вся электроакустика.

Сабвуферы разного класса в доме и автомобиле

Сабвуферы разного класса в доме и автомобиле

Компактное НЧ-звено АС сделать много труднее чем СЧ и ВЧ (средне- и высокочастотные) во-первых, из-за акустического короткого замыкания, когда звуковые волны от фронтальной и тыльной излучающих поверхностей динамика (головки громкоговорителя, ГГ) гасят друг друга: длины волн НЧ – метры, и без надлежащего акустического оформления ГГ ничто не мешает им тут же сойтись в противофазе. Во-вторых, спектр искажений звука на НЧ тянется далеко в лучше всего слышимую область СЧ. В сущности любая широкополосная АС есть НЧ-звено, в которое встроены СЧ и ВЧ излучатели. Но к сабу уже с точки зрения эргономики предъявляется дополнительное требование: сабвуфер для дома должен быть как можно компактнее.

Примечание: все виды акустического оформления НЧ ГГ можно разделить на 2 больших класса – одни гасят излучение с тыла динамика, вторые переворачивают его по фазе на 180 градусов (оборачивают фазу) и переизлучают с фронта. Сабвуфер, в зависимости от свойств ГГ (см. далее) и требуемого вида его амплитудно-частотной характеристики сабвуфера (АЧХ) может быть построен по схеме того или иного класса.

Направление на звуки ниже 150 Гц человек различает очень плохо, поэтому в обычной жилой комнате саб можно поставить в общем где угодно. СЧ-ВЧ АС (сателлиты) акустики с сабвуфером получаются очень компактными; их расположение в комнате возможно подобрать оптимальным для данного помещения. Современное жилье избытком площади и хорошей собственной акустикой, мягко говоря, не отличается, и «приткнуть» в нем правильно хотя бы пару хороших широкополосных колонок возможно отнюдь не всегда. Поэтому изготовление сабвуфера самостоятельно позволяет не только сэкономить весьма солидную сумму денег, но и получить все-таки чистый, верный звук в этой вот хрущевке, брежневке или современном новострое. Особенно эффективен сабвуфер в системах полнообъемного звука, т.к. ставить 5-7 колонок на полную полосу каждая это уж чересчур и для самых «навороченных» пользователей.

Басы

Воспроизведение басов сложно не только технически. Узенький в общем-то НЧ участок всего спектра звуковых волн неоднороден по своему психофизиологическому воздействию и разделяется на 3 области. Чтобы правильно подобрать басовый динамик и сделать короб для сабвуфера своими руками, нужно знать их границы и значение:

  • Верхний бас (UpperBass) – 80-(150…200) Гц.
  • Средний бас или мидбас (MidBass) – 40-80 Гц.
  • Глубокий бас или подбас (SubBass) – ниже 40 Гц.

Верха

Технически воспроизведение верхних басов сложностей не представляет, но, во-первых, спектр искажений звука на верхнем басе тянется в хорошо слышимые СЧ дальше всего. Во-вторых, самый специализированный басовый динамик по верхам воспроизводит частоты до 500-1000 Гц. «Просочившиеся» к нему после расфильтровки «хвостики» СЧ будут излучаться из одной точки и подпортят стереоэффект либо эффект объемности. Чтобы исключить акустическое слияние (акустическую связь) стереоканалов по СЧ в сабвуфере электрической расфильтровкой, нужны фильтры с крутизной спада АЧХ в полосе непропускания 40 дБ на октаву и более. Однако сохранить при этом линейной фазочастотную характеристику (ФЧХ) фильтра очень трудно и современными цифровыми методами, а нелинейность ФЧХ вызывает искажения, плохо различимые непосредственно на слух, но резко ухудшающие субъективное восприятие звука; Hi-Fi отнюдь не сводится только к формальным параметрам. Поэтому хороший сабвуфер должен делать еще и акустическую расфильтровку на верхних басах, подавляя паразитное СЧ излучение динамика до его выхода наружу.

Середина

На мидбасах главная задача при создании сабвуфера – обеспечить в минимальном объеме ящика наивысшую отдачу ГГ, заданную форму АЧХ и ее максимальную равномерность (гладкость). АЧХ, в сторону низших частот близкая к прямоугольной, дает мощный, но жестковатый бас; АЧХ, равномерно падающая – чистый и прозрачный, но слабее. Выбор той или иной зависит от характера прослушиваемого: рокерам нужен звук «злее», а для классики нежнее. В том и другом случае большие провалы и всплески на АЧХ портят субъективное восприятие при формально одинаковых техпараметрах звука.

Глубина


Подбас определяющее влияние на тембр (окраску) звука музыкальных инструментов имеет только для духовых органов в специально для них построенных залах. Сильные подбасовые компоненты характерны для звуков природных и техногенных катаклизмов, сильных взрывов и голосов отдельных видов животных (львиный рык). Свыше 90% людей подбасы или вовсе не слышат, или слышат невнятно. Напр., если принципиально различные по своему характеру звуки тропического урагана и ядерного взрыва отфильтровать от всего, кроме подбасов, то по ним вряд ли кто разберет, что там на самом деле творится. Поэтому домашний сабвуфер почти всегда оптимизируют на мидбас, а остаток подбаса, какой получится, маскирует собственные шумы помещения. Для чего он, кстати, весьма пригоден и чем очень полезен.

Подбас в машине

Эффект маскировки шумов особенно необходим в тесном и зашумленной салоне автомобиля, поэтому автосабвуферы оптимизируются на подбас. Иногда ради этого любители Hi-Fi на скорости отдают сабу весь багажник, ставя туда 15”-18” динамики-монстры на 150-250 Вт пиковой мощности, см. рис. Однако вполне приличный сабвуфер в машину можно сделать и не жертвуя полезным объемом в кузове, см. далее.

Мощный сабвуфер в автомобиле

Мощный сабвуфер в автомобиле

Примечание: пиковую мощность динамика часто отождествляют с шумовой, что неверно. На пиковой мощности звук искажен, но еще внятен, т.е. различим по смыслу. Шумовая мощность определяется как такая, на которой динамик может работать определенное время (обычно 20 мин.), не перегорая и не повреждаясь механически. Звук при этом чаще всего бессвязный хрип, отчего такая мощность и названа шумовой. Но в некоторых видах акустического оформления шумовая мощность динамика может оказаться ниже пиковой, см. далее.

Какой нужен динамик?

Полный расчет акустического оформления производится по т. наз. параметрам Тиля-Смолла (ПТС). Поскольку мы решили потратить время и труд на настройку саба, нам из них понадобится только полная добротность головки на ее собственной резонансной частоте Qts, т.к. именно по ней выбирается оптимальный вариант акустического оформления. В зависимости от величины Qts динамики делятся на 4 группы:

  • Qts<0,5 – «безразличные» сверхнизкодобротные. Очень дорогие, очень низкая отдача, но способны воспроизводить подбасы вплоть до 20-15 Гц. Настройка сабвуфера с такими без звукомерной камеры и специальной измерительной техники невозможна, т.к. резонансный пик не выражен.
  • 0,5<Qts<0,7 – низкодобротные. В подходящем оформлении воспроизводят НЧ до 30-25 Гц. Дороги, отдача мала. Промерить параметры дома возможно, но не настроить сабвуфер с такими: оптимальным оказывается оформление либо не подлежащее настройке, либо требующее для нее помещения в звукомерную камеру. В комнатах объемом менее 80-90 куб. м сабвуфер на низкодобротном динамике преимуществ перед среднедобротным не имеет, кроме «счастья» для соседей.
  • 0,7<Qts<1 – среднедобротные. По сочетанию всех параметров, в т.ч. ценовых, оптимальны для домашнего сабвуфера, оптимизированного на мидбас.
  • Qts>1 – высокодобротные. Высокая отдача, низкая цена, жесткий звук в неоптимальном оформлении. Трудно получить гладкую АЧХ. Компактны, выпускаются диаметром (в меньшую сторону) до 6” (155 мм). Оптимальны для сабвуфера настольного или к телевизору (не к домашнему кинотеатру!).

Измерения

В спецификациях производителя на динамики Qts может быть обозначена как Qп или просто Q, но присутствует там далеко не всегда, а в общедоступных базах данных вроде WinISD полно ошибок. Поэтому нам скорее всего придется определять значение Qts в домашних условиях.

Подготовка

Прежде всего выбираем и готовим для акустических измерений комнату. В ней должно быть как можно больше штор, гардин, ковров на полу и стенах, мягкой мебели. Жесткие горизонтальные поверхности (стол) нужно накрыть чем-то пушистым; не лишним будет и набросать везде побольше подушек. Особенно сильно искажают звуковое поле углы, в т.ч. жесткой мебели со стенами, их надо чем-то занавесить, напр., одеждой на плечиках. Далее подключаем к динамику длинные провода и подвешиваем в геометрическом центре потолка (под люстрой, если она есть) фронтальной стороной диффузора вниз на высоте от пола в 2/3 высоты потолка.

Схемы измерений параметров динамиков в домашних условиях

Схемы измерений параметров динамиков в домашних условиях

Теперь нужно собрать схему измерений, как показано вверху на рис. Нижняя схема нам еще понадобится для измерения импеданса (полного сопротивления) динамика Z. От обычно используемой любителями измерительной схемы без трансформатора данная отличается вполне профессиональной точностью: в расхожих схемах на диодах моста теряется ок. 1,5 В даже при входном сопротивлении тестера 10 МОм. Действие данной схемы основано на том, что импеданс трансформатора и R2, с одной стороны, много больше импеданса ГГ; с другой – много меньше выходного сопротивления усилителя мощности звуковой частоты, и на том, что самый паршивый цифровой мультитестер на пределе 200 мВ имеет входное сопротивление более 1 МОм. Однако, если измерительный сигнал подается от генератора звуковой частоты (ГЗЧ) со стандартным 600-омным выходом, данная схема для измерения Z непригодна.

Процедура

От компьютера с программой эмуляции ГЗЧ измерительный сигнал подается с выхода звуковой карты. «Гонять» его нужно в пределах 20-100 Гц вначале с дискретом (шагом) 10 Гц. Если резонанса ГГ не видно, она для сабвуфера непригодна. Или продавец вас бессовестно обманул, продав за 100 руб. безразличную ГГ ценой от 0.

Резонансные кривые и формулы для расчета полной добротности головок громкоговорителя

Резонансные кривые и формулы для расчета полной добротности головок громкоговорителя

Когда границы резонансного пика определены, «проходим» его уже с дискретом 1 Гц и строим АЧХ. Если ГГ высоко- или среднедобротная ближе к верхней границе Qts, получится график вроде того, что на поз. I рис. В таком случае:

  • По ф-ле (1) на поз. II находим U(F1,F2);
  • По графику находим F1 и F2;
  • По ф-ле (2) проверяем, совпадает ли вычисленная частота собственного резонанса в свободном пространстве F’s с измеренной Fs. Если расхождение более чем на 2-3 Гц, см. ниже;
  • По ф-ле (3) находим механическую добротность Qms, затем по ф-ле (4) электрическую Qes и, наконец, по ф-ле (5) искомую полную добротность Qts.

Если же добротность ГГ ближе к низкой или таковая, что вообще-то хорошо, резонансная кривая будет заметно несимметричной, а ее пик плоским, размытым, поз. III, или же проверка по ф-ле (2) не сойдется и при повторных измерениях. В таком случае по графику определяем точки наибольшего наклона касательных к вогнутым «крыльям» пика А1 и А2; математически в них вторая производная от описывающей резонансную кривую функции достигает максимума. За Umax тогда берем, как и прежде, его значение на вершине пика, а за Umin – вычисленное по ф-ле на поз. III новое значение U(F1,F2).

Структура системы

Померяли? Динамик подходит? Не торопитесь выбирать оформление. Сперва нужно выбрать структурную схему всей системы озвучивания, т.к. на ее электронную часть может пасть доля затрат не меньшая, чем на хороший басовый динамик. Система озвучивания с сабвуфером может быть построена по одной из след. схем, см. рис.

Структурные схемы систем озвучивания с сабвуферами

Структурные схемы систем озвучивания с сабвуферами

Примечание: эквалайзер и фильтр инфранизких частот ФИНЧ (рокот-фильтр) во всех схемах включаются до входов стереоканалов.

Поз. 1 – система с пассивной расфильтровкой по мощности. Плюс – не нужен отдельный басовый усилитель, подключается к любому УМЗЧ. Огромные минусы, первое, взаимное электрическое просачивание каналов в сабвуфере по СЧ: для LC-фильтров, сводящих его к приемлемой величине, понадобится приличный кейс, который для покупки их компонент придется прежде где-то на треть наполнить деньгами (в 100 рублевых купюрах). Второе – выходные сопротивления фильтров низких частот ФНЧ совместно с входным ГГ динамика образуют тройник, и каждый канал УМЗЧ теоретически четверть мощности будет тратить на то, чтобы греть соседа с его ФНЧ. Реально – больше, т.к. на мощности и потери в фильтрах существенны. Тем не менее, система с расфильтровкой по мощности применима в сабвуферах небольшой мощности с независимыми излучателями звука, см. далее.

Поз. 2 – пассивная расфильтровка на отдельный басовый УМЗЧ. Потерь мощности нет, взаимовлияние каналов слабее, т.к. характеристические сопротивления фильтров – килоомы и десятки килоом. В настоящее время практически не применяется, т.к. собрать активный фильтр на микросхемах оказывается много проще и дешевле, чем мотать катушки пассивных.

Поз. 3 – активная аналоговая расфильтровка. Сигналы каналов складываются простым резисторным сумматором, поступают на аналоговый активный ФНЧ, а с него на басовый УМЗЧ. Взаимовлияние каналов ничтожно и в обычных условиях прослушивания незаметно, расходы на компоненты невелики. Оптимальная схема для самодельного сабвуфера начинающего любителя.

Поз. 4 – полная цифровая расфильтровка. Канальные сигналы подаются на разветвитель Р, разделяющий каждый из них как минимум на 2 равнозначных исходному. По одному сигналу из пары подается на СЧ-ВЧ УМЗЧ (возможно, непосредственно, без ФВЧ), а остальные объединяются в сумматоре С. Дело в том, что при резисторном сложении на нижних частотах мидбаса и в подбасе возможно электрическое взаимодействие сигналов в ФНЧ, несколько искажающее суммарный басовый. В сумматоре сигналы складываются цифровым или аналоговым способом, исключающим их взаимовлияние.

С сумматора общий сигнал подается на цифровой ФНЧ с встроенными аналого-цифровым (АЦП) и цифро-аналоговым (ЦАП) преобразователями, а с него – на басовый УМЗЧ. Качество звука и развязка каналов – максимально возможные на сегодняшний день. Затраты на микросхемы для всего этого хозяйства оказываются посильными, но работа с ИМС требует уже некоторого радиолюбительского опыта, и еще большего – если покупается не готовый набор (что существенно дороже), а компоненты системы подбираются самостоятельно.

Оформление

На рис. даны наиболее употребительные схемы акустического оформления домашних сабвуферов. Лабиринты, рупоры и пр. не удовлетворяют требованиям компактности. Зеленым выделены схемы, предпочтительные для начинающих, желтым – выполнимые ими, а красным – непригодные. Кто поопытнее, может удивиться: 6-й бандпасс – для чайников? Ничего страшного, эту отличную басовую акустику на трубах можно настроить за выходные. Если знать, как.

Типы акустического оформления сабвуферов

Типы акустического оформления сабвуферов

Щит

Оформление сабвуфера в виде акустического экрана (щита, поз. 1) в домашних условиях выполнимо, если ГГ встроены в обшивку стен, т.к. их размеры соизмеримы с длинами подбасовых волн. Отсюда достоинство – с подбасом никаких проблем, лишь бы динамики его тянули. Другое – предельная компактность, саб полезной площади вообще не занимает. Но есть и серьезные минусы. Первый – большой объем строительных работ. Второй – акустический экран никак не влияет на АЧХ ГГ. «Горбатая» – так и петь будет, поэтому ставить на щит можно только дорогие низкодобротные и безразличные динамики. Подминус, так сказать – их отдача мала и щит ее увеличить никак не способен.

Закрытый ящик

Большущий плюс закрытого ящика (поз. 2) – глубокое демпфирование ГГ; для недорогих с высокой отдачей высокодобротных динамиков это единственно приемлемый тип акустического оформления. Но этот плюс влечет за собой и минус: с глубоким демпфированием шумовая мощность ГГ часто оказывается ниже пиковой, особенно у дорогих мощных головок. Катушка уже дымится, но хрипов все еще не слышно. Нужен индикатор перегрузки, но простейшие без отдельного электропитания искажают сигнал.

Не менее жирный плюс – предельно гладкая плавно падающая АЧХ и как следствие – наиболее чистый и живой звук. По этой причине выпускаются высококлассные мощные ГГ высокой добротности специально для установки в закрытые ящики или бандпассы 4-го порядка (см. далее).

И еще неожиданный плюс – при установке в закрытый ящик не НЧ-СЧ, а специальных басовых динамиков паразитное СЧ излучение практически отсутствует. СЧ «басовики» излучают в мембранном режиме, а глубокое демпфирование подавляет мембранный эффект.

Минус – из всех АС равного объема у закрытого ящика самая высокая низшая воспроизводимая частота, т.к. он повышает резонансную частоту динамика и не способен повысить его отдачу на частотах ниже нее. Т.е. по компактности сабвуфер в закрытом ящике проходит с большой натяжкой. До некоторой степени уменьшить этот недостаток можно, наполнив ящик синтепоном: он отлично поглощает энергию звуковых волн. Термодинамический процесс в ящике тогда из адиабатического переходит в изотермический, что равнозначно увеличению его объема в 1,4 раза.

Еще существенный минус – в закрытом ящике можно делать только пассивный сабвуфер, т.к. электроника в нем сильно греется даже помещенная в отгороженный отсек. Если вам попадутся старые АС 10МАС-1М, погоняйте их на половинной мощности с полчаса и потрогайте рукой корпус – теплый будет.

ФИ

Фазоинвертор (ФИ) с трубой (поз. 3) не так давно был едва ли не самым распространенным типом акустического оформления, но сейчас вытесняется глубокими щелями (см. ниже). Главное достоинство ФИ – способность увеличить отдачу ГГ на частотах ниже резонансной; для начинающего любителя – возможность постройки «на глазок» и настройки на слух изменением длины трубы. Еще – по размерам ФИ на мидбас можно «обжать» едва ли не до габаритов динамика, но это, пожалуй, и все. Минусы – ставить в ФИ можно только низкодобротные ГГ, т.к. его собственная АЧХ принципиально с провалом. АЧХ ФИ в сторону частот ниже низшей воспроизводимой падает очень круто, поэтому в сабвуфере выжать из ФИ сколько-нибудь приемлемый подбас или невозможно, или габариты ФИ окажутся сравнимы с таковыми закрытого ящика. Паразитные СЧ ФИ подавляет максимум наполовину, т.к. в нем ничто не мешает динамику излучать их с фронта. Пытаться увеличить эквивалентный объем ФИ звукопоглощающим заполнением нельзя, т.к. через порт (наружное устье трубы) проходят потоки воздуха и термодинамика ФИ совсем не та, что у закрытого ящика. Это, кстати, касается всех АС, в которых внутренний объем сообщается с атмосферой.

Примечание: во всем равнозначен ФИ пассивный излучаетель (ПИ) – вместо трубы с портом ставят басовый динамик без магнитной системы и с грузиком вместо катушки. «Безнастроечных» методик расчета ПИ нет, потому и в промышленном производстве ПИ редкое исключение. Если у вас завалялся сгоревший басовый динамик, можете поэкспериментировать – настройка осуществляется изменением веса груза. Но учтите – активным ПИ лучше не делать по той же причине, что и закрытый ящик.

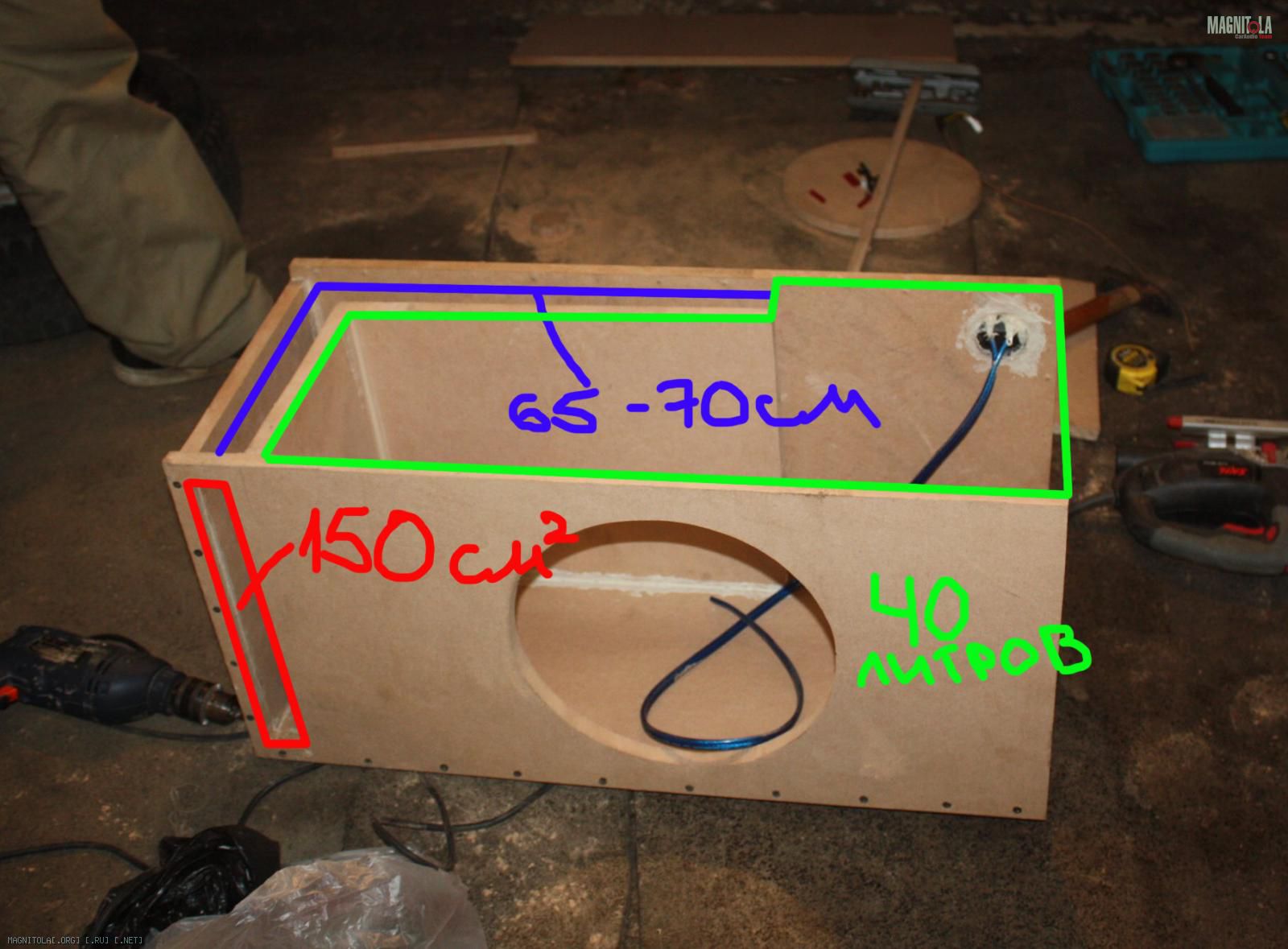

О глубоких щелях

Акустику с глубокими щелями (поз. 4, 6, 8-10) отождествляют то с ФИ, то с лабиринтом, но на самом деле это самостоятельный тип акустического оформления. Преимуществ у глубокой щели масса:

  • Точный расчет на компьютере возможен любительский в домашних условиях.
  • Обшитая звукопоглотителем, полностью поглощает паразитные СЧ.
  • Правильно рассчитанная, на мидбасе действует как акустический затвор (четвертьволновый лабиринт, ЧВ-лабиринт) с большим затуханием.
  • По причине в пред. пункте возможно акустическое демпфирование и увеличение эквивалентного объема поглощающим заполнением.
  • На подбасах может работать как полуволновый лабиринт (ПВ-лабиринт), увеличивая отдачу ГГ.
  • Возможно построение АС с глубокой щелью под ГГ с любым значением добротности.

Недостаток у глубокой щели всего один, и то для начинающих: ненастраиваема после сборки. Как сделано, так и петь будет.

Об антиакустике

Избыточная звукопоглощающая обшивка сабвуфера

Избыточная звукопоглощающая обшивка сабвуфера

Любые резонирующие полости в АС с выходом в атмосферу заполнять синтепоном нельзя. Напр., в случае на рис. справа коэффициент увеличения объема будет где-то 1,15-1,30, но какой точно? Определить без специальных измерений готовой АС невозможно. Однако глушить сабвуфер внутри совершенно необходимо для подавления паразитных СЧ и призвуков от вибраций корпуса. Традиционно это делали войлочной обивкой, но теперь есть поверхностные антиакустики много лучше. Первый – карпет, которым обшивают салон и багажник автомобиля, он специально разработан для этого. А полноценная замена войлока – тонкий (бельевой) флис пушистой стороной внутрь полости.

Бандпассы

BandPass в переводе проход полосы, так называют АС без прямого излучения звука в пространство. Это значит, что АС типа бандпасс не излучают СЧ вследствие внутренней акустической его отфильтровки: динамик ставят в перегородку между резонирующими полостями, сообщающимися с атмосферой портами труб или глубоких щелей. Бандпасс – специфическое для сабвуферов акустическое оформление и для полностью раздельных АС не применяется.

Бандпассы разделяют по величине порядка, а порядок бандпасса равен числу его собственных резонансных частот. Высокодобротные ГГ ставят в бандпассы 4-го порядка, где просто организовать акустическое демпфирование (поз. 5); низко- и среднедобротные – в бандпассы 6-го порядка. Ощутимой разницы в качестве звука между теми и теми, вопреки распространенному убеждению, нет: уже на 4-м порядке достигается сглаживание АЧХ на НЧ до 2 дБ и менее. Разница между ними для любителя в основном в сложности настройки: чтобы точно настроить 4-й бандпасс (см. далее) придется двигать перегородку. Что касается бандпассов 8-го порядка, то еще 2 резонансные частоты у них получаются вследствие акустического взаимодействия тех же 2-х резонаторов. Поэтому 8-е бандпассы иногда называют бандпассами 6-го порядка класса В.

Примечание: идеализированные АЧХ на НЧ для некоторых типов акустического оформления показаны на рис. красным. Зеленым пунктиром – идеальная АЧХ с точки зрения психофизиологии слуха. Откуда видно, что работы в электроакустике еще хватает и хватает.

Амплитудно-частотные характеристики одной и той же головки громкоговорителя в различном акустическом оформлении.

Амплитудно-частотные характеристики одной и той же головки громкоговорителя в различном акустическом оформлении

Автосабвуферы

Автомобильные сабвуферы ставят обычно или в грузовой отсек, или под сиденье водителя, или за спинку заднего сиденья, поз. 1-3 на рис. В первом случае короб отнимает полезный объем, во втором саб работает в тяжелых условиях и может быть поврежден ногами, в третьем – не всякий пассажир сможет вытерпеть мощный бас прямо возле ушей.

Автомобильные сабвуферы

Автомобильные сабвуферы

В последнее время автомобильный сабвуфер все чаще делают типа стелс (stealth), встроенным в нишу заднего крыла, поз. 4 и 5. Подбаса достаточной мощности добиваются, применяя специальные автодинамики диаметром 12” с жестким диффузором, мало подверженным мембранному эффекту, поз. 5. Как сделать сабвуфер для автомобиля путем отформовки крыльевой ниши, см. след. видео.

Видео: автомобильный савбуфер «стелс» своими руками

Проще просто не бывает

Очень простой сабвуфер, не требующий отдельного басового усилителя, можно сделать по схеме с независимыми излучателями звука (ИЗ), см. рис. Фактически это две канальных НЧ ГГ, помещенные в общий длинный корпус, устанавливаемый горизонтально. Если длина короба сопоставима с расстоянием между сателлитами или шириной экрана телевизора, «расплывание» стерео мало заметно. Если же прослушивание сопровождается просмотром, то и вовсе незаметно благодаря непроизвольной зрительной коррекции локализации источников звука.

Схемы сабвуферов с независимыми излучателями

Схемы сабвуферов с независимыми излучателями

По схеме с независимыми ИЗ можно сделать отличный сабвуфер для компьютера: ящик с динамиками помещают в дальнем верхнем углу под столешницей. Полость под ней – резонатор, настроенный на очень низкую частоту, и от небольшой коробочки прорезается неожиданно хороший подбас.

ФИ для сабвуфера с независимыми ИЗ можно рассчитать в спикершопе. При этом эквивалентный объем Vts берут вдвое больше против измеренного, резонансную частоту Fs в 1,4 раза ниже, а полную добротность Qts в 1,4 раза больше. Материал короба, как и везде далее – МДФ от 18 мм; на мощность сабвуфера от 50 Вт – от 24 мм. Но лучше поместить динамики в закрытый ящик, его в данном случае можно сделать без расчета: длину по внутри берут по месту установки в пределах от 0,5 м (для компьютера) до 1,5 м (для большого телевизора). Поперечное сечение короба по внутри определяется исходя из диаметра диффузора динамиков:

  • 6” (155 мм) – 200х200 мм.
  • 8” (205 мм) – 250х250 мм.
  • 10” (255 мм) – 300х300 мм.
  • 12” (305 мм) – 350х350 мм.

В самом худшем случае (подстольный компьютерный саб на 6” динамиках) объем короба будет 20 л, а эквивалентный с заполнением – 33-34 л. При мощности УМЗЧ до 25-30 Вт на канал этого хватит, чтобы получить приличный мидбас.

Фильтры

LC-фильтры в данном случае лучше использовать типа K. Для них нужно больше катушек, но в любительских условиях это несущественно. У K-фильтров малое затухание в полосе непропускания, 6 дБ/окт на звено или 3 дБ/окт на полузвено, зато абсолютно линейная ФЧХ. Кроме того, при работе от источника напряжения (каковым с большой точностью является УМЗЧ), K-фильтр мало чувствителен к изменениям импеданса нагрузки.

На поз. 1 рис. даны схемы звеньев K-фильтров и расчетные формулы для них. R для НЧ ГГ берется равным ее импедансу Z на частоте среза ФНЧ 150 Гц, а для ФВЧ равным импедансу сателлита z на частоте среза ФВЧ 185 Гц (формула [1] на поз. 6). Определяются Z и z по схеме и формуле на рис. выше (со схемами измерений). Рабочие схемы фильтров даны на поз. 2. Если вам больше по душе докупить конденсаторов, а не мотать катушки, точно такие же по параметрам можно составить из П-звеньев и полузвеньев.

Данные и схемы для изготовления фильтров простого сабвуфера с независимыми излучателями.

Данные и схемы для изготовления фильтров простого сабвуфера с независимыми излучателями

Затухание ФНЧ в полосе непропускания 18 дБ/окт, а ФВЧ 24 дБ/окт. Такое откровенно нетривиальное соотношение оправдано тем, что сателлиты разгружаются от НЧ и дают звук чище, а отраженный от ФВЧ остаток НЧ отправляется на НЧ динамики и делает басы глубже.

Данные к расчету катушек фильтров даны на поз. 3. Располагать их нужно взаимно перпендикулярно потому, что K-фильтры работают без магнитной связи между катушками. При расчете задаются размерами катушки и по найденной в порядке расчета фильтра индуктивности определяют количество витков. Затем с помощью коэффициента укладки находят диаметр провода в изоляции, он должен получиться не менее 0,7 мм. Выходит меньше – увеличиваем размеры катушки и пересчитываем.

Настройка

Настройка данного сабвуфера сводится к выравниванию громкостей басовиков и сателлитов на соотв. частотах среза. Для этого сначала готовят комнату к акустическим измерениям, как описано выше, и тестер с мостом и трансформатором. Далее понадобится конденсаторный микрофон. Для компьютерного придется сделать какой-нибудь микрофонный усилитель (МУС) с подачей смещения на капсюль, т.к. обычная звуковая карта не может одновременно принимать сигнал и эмулировать ГЗЧ, поз. 4. Если найдется конденсаторный микрофон со встроенным МУС, хотя бы старенький МКЭ-101, отлично, его выход подключают прямо к первичной (меньшей) обмотке трансформатора. Процедура измерений несложна:

  1. Микрофон закрепляют напротив геометрического центра сателлитов на расстоянии по горизонтали 1-1,5 м.
  2. Отключают от УМЗЧ сабвуфер и подают сигнал 185 Гц.
  3. Записывают показания вольтметра.
  4. Ничего не меняя в комнате, отключают сателлиты, подключают саб.
  5. Подают на УМЗЧ сигнал 150 Гц, записывают показания тестера.

Теперь нужно рассчитать выравнивающие резисторы. Выравнивают громкости, приглушая более громкие звенья по последовательно-параллельной схеме (поз. 5), т.к. необходимо сохранить неизменными по модулю найденные ранее значения Z и z. Расчетные формулы для резисторов даны на поз. 6. Мощность Rг – не менее 0,03 от мощности УМЗЧ; Rд – любая от 0,5 Вт.

Тоже просто

Еще вариант простого, но уже настоящего сабвуфера – со спаренной НЧ ГГ. Спаривание НЧ динамиков – очень эффективный способ повысить класс их звучания. Конструкция сабвуфера на спарке старых 10ГД-30 дана на рис. ниже.

Конструкция простого сабвуфера

Конструкция простого сабвуфера

Оформление – весьма совершенное, бандпасс 6-го порядка. Басовый усилитель – на TDA1562. Можно использовать и другие высокодобротные ГГ с относительно небольшим ходом диффузора, тогда, возможно, придется делать настройку подбором длины труб. Производится она по контрольным частотам 63 и 100 Гц след. образом (контрольные частоты не являются резонансными акустической системы!):

  • Готовят комнату, микрофон и приборы, как описано выше.
  • Подают на УМЗЧ попеременно 63 и 100 Гц.
  • Изменяют длины труб, добиваясь разницы показаний вольтметра не более 3 дБ (в 1,4 раза). Для гурманов – не более 2 дБ (в 1,26 раза).

Настройка резонаторов взаимозависима, поэтому трубы нужно двигать согласно: выдвинул короткую, на столько же, пропорционально ее исходной длине, задвинул длинную. Иначе можно вовсе расстроить систему: пик оптимума настройки у 6-го бандпасса очень острый.

Далее по точкам через 10 Гц снимают АЧХ саба в диапазоне 20-200 Гц. Провалы/всплески допустимы не более тех же значений. Тут возможны такие варианты:

  1. Провал между 63 и 100 Гц – перегородку нужно сдвинуть в сторону большего резонатора.
  2. Провалы по обе стороны 100 Гц – перегородку сдвигают в сторону меньшего резонатора.
  3. Всплеск ближе к 63 Гц – нужно увеличить диаметр длинной трубы на 5-10%
  4. Всплеск ближе к 100 Гц – то же, но для короткой трубы.

После любой из подгоночных процедур делается перенастройка сабвуфера. Для ее удобства полную сборку на клею вначале не делают: перегородку плотно примазывают пластилином, а одну из боковых стенок ставят на двухсторонний скотч. Следите, чтобы не было щелей!

Готовая и самодельная трубы для резонаторов акустических систем

Готовая и самодельная трубы для резонаторов акустических систем

Трубы для резонаторов

Готовые коленчатые трубы для акустики продаются в музыкальных и радиомагазинах. Телескопическую акустическую трубу можно сделать своими руками из обрезков пластиковых или картонных труб. В том и другом случае поперек внутреннего устья нужно прочно приклеить 2 отрезка лески: один внатяг, другой выступающей наружу петлей, см. рис. справа. Если трубу нужно раздвинуть, на тугую леску давят карандашом и т.п. Если укоротить – тянут за петлю. Настройка резонатора с трубой таким образом ускоряется во многие разы.

Мощный 6-й порядок

Чертежи бандпасса 6-го порядка под 12” ГГ даны на рис. Это уже солидная напольная конструкция на мощность до 100 Вт. Настраивается, как и предыдущая.

Чертежи сабвуфера бандпасс 6-го порядка под 12" динамик

Чертежи сабвуфера бандпасс 6-го порядка под 12″ динамик

4-й порядок

Вдруг в вашем распоряжении окажется 12” высокодобротная ГГ, на ней можно будет сделать бандпасс 4-го порядка того же качества, но более компактный, см. рис; размеры в см. Однако настроить его будет намного сложнее, т.к. вместо манипуляций с трубой большего резонатора придется сразу же двигать перегородку.

Сабвуфер бандпасс 6-го порядка под 12" динамик

Сабвуфер бандпасс 6-го порядка под 12″ динамик

Электроника

К басовому УМЗЧ для сабвуфера предъявляется то же, что и к фильтрам, требование полной линейности ФЧХ. Удовлетворяют ему УМЗЧ, выполненные по мостовой схеме, она же на порядок снижает нелинейные искажения интегральных УМЗЧ с не комплементарным выходом. УМЗЧ для сабвуфера мощностью до 30 Вт можно собрать по схеме на поз. 1 рис; 60-ваттный по схеме на поз. 2. Активный сабвуфер удобно делать на одной микросхеме 4-канального УМЗЧ TDA7385: пару каналов пускают на сателлиты, а другие два включают по мостовой схеме на саб, или же, если он с независимыми ИЗ, пускают на басовики. TDA7385 удобна и тем, что для всех 4-х каналов у нее общие входы функций St-By и Mute.

Схемы модулей (блоков) электроники для систем озвучивания с сабвуферами

Схемы модулей (блоков) электроники для систем озвучивания с сабвуферами

По схеме на поз. 3 получается хороший активный фильтр для сабвуфера. Усиление его нормирующего усилителя регулируется переменным резистором на 100 кОм в широких пределах, поэтому в большинстве случаев отпадает довольно-таки муторная процедура выравнивания громкостей саба и сателлитов. Сателлиты в таком варианте включаются без ФВЧ, а в усилители СЧ-ВЧ встраивают потенциометры предустановки громкости со шлицами под отвертку.

На поз. 4 дана схема одного канала высококачественного УМЗЧ для сателлитов. Мощность, в зависимости от напряжения питания – до 25 Вт. Обратите внимание, что общие провода сигнальные и питания разделены и между ними включен антипаразитный резистор R8. Его подбирают по минимуму коэффициента нелинейных искажений КНИ; предельно допустимое значение – 56 Ом.

Как рассчитать сабвуфер?

Возможно, вам захочется рассчитать щелевой саб с нуля, а не возиться с перенастройкой сабвуферов-прототипов под свой динамик. В таком случае пройдите по ссылке: http://cxem.net/sound/dinamics/dinamic98.php. Автор, надо отдать ему должное, сумел на уровне «для чайников люминевых» объяснить, как с помощью современных софтов рассчитать и сделать высококлассный сабвуфер. Однако в большом деле не без промашки, поэтому, изучая источник, имейте в виду:

  • Неправильный и правильный способы измерения эквивалентного объема головки громкоговорителя

    Неправильный и правильный способы измерения эквивалентного объема головки громкоговорителя

    Снимать данные измерений для вычисления полной добротности по п. 1.1.2.1 в источнике нужно в специально подготовленном помещении, см. выше.

  • По п. 1.1.2.3 – измерять эквивалентный объем ГГ излучением в ящик со щелью (трубой?) как показано там на рис., недопустимо. Получите цену на дрова в бухте Тикси в разгар течки у самок белого медведя. Испытываемая ГГ должна излучать в герметичный не резонирующий ящик, см. рис. справа. Дома его несложно и недорого склеить на ПВА из пенопласта от 20 мм. Отход материала на швы при разборке будет чуть-чуточный и листы еще пойдут в дело на утепление или куда-то еще.
  • При всем уважении к автору, обивать саб внутри ватином это даже не вчерашний день. Ватин ни сегодня, ни вчера, и вообще никогда не был хорошим звуко- и вибропоглощающим материалом. О внутренней антиакустической обшивке сабвуфера см. выше.

И все-таки…

Самому сделать саб дело увлекательное, полезное для развития ума и мастерства, к тому же хороший басовый динамик стоит раза в полтора дешевле пары классом ниже. Однако на контрольных прослушиваниях и матерые эксперты, и случайные слушатели «с улицы» при прочих равных условиях однозначно отдают предпочтение системам озвучивания с полным разделением каналов. Так что прикиньте сначала: а не придется ли вам все-таки по рукам и кошельку пара раздельных колонок?
