Снятие / установка форсунок на Лада Приора

Двигатель глохнет, не тянет или троит? Причиной могут быть неисправные форсунки, которые следует проверить и при необходимости почистить.

Снятие топливной рампы на Lada Priora

Нам потребуется:

- сбросить давление в топливной системе.

- снять воздушный фильтр двигателя.

- приготовить крестовую и плоскую отвертки.

- рожковый ключ «на 22».

- ключом «на 17».

- пассатижи.

- головку «на 10» и «на 13».

- шестигранник «на 5».

Порядок действий:

1. Отсоединить колодку от проводов форсунок, и снять ее с кронштейна.

2. Отвернуть винт крепления прижимной планки трубки подвода топлива к рампе, используя крестовую отвертку.

3. Отвернуть штуцер трубки подвода топлива к рампе с помощью ключа «на 17», удерживая наконечник трубки рампы ключом «на 22». В противном случае рампу можно сломать.

4. Снять трубку подвода топлива из наконечника трубки рампы, и снять уплотнительное резиновое кольцо.

Снятие / установка форсунок на Лада Приора
Снятие / установка форсунок на Лада Приора
Снятие / установка форсунок на Лада Приора
Снятие / установка форсунок на Лада Приора

5. Ослабить затяжку хомута крепления шланга вентиляции картера, используя крестовую отвертку. Снять шланг с крышки головки блока цилиндров (ГБЦ).

6. Отвернуть саморез крепления направляющей трубки крестовой отверткой.

7. Снять трубку с указателем уровня масла вверх.

8. Снять шланг вакуумного усилителя тормозов с впускного трубопровода, ослабив пассатижами затяжку хомута.

Снятие / установка форсунок на Лада Приора
Снятие / установка форсунок на Лада Приора
Снятие / установка форсунок на Лада Приора
Снятие / установка форсунок на Лада Приора

Отсоединить наконечник троса привода дроссельной заслонки от сектора привода. Отвести дроссельный узел от впускного трубопровода. Отсоединить колодки с проводами от катушек зажигания (от 1, 2 и 3 цилиндров), и отвести жгут проводов в сторону.

1. Отвернуть две гайки верхнего установка форсунок крепления впускного трубопровода, используя головку «на 10».

2. Затем два болта и три гайки нижнего крепления с помощью головки «на 13».

3. Отсоединить колодку с проводами от датчика фаз. Снять катушки зажигания с 1, 2 и 3-го цилиндров. Закрыть отверстия под катушки зажигания ветошью.

4. Сдвинуть на себя впускной трубопровод и приподнять вверх, выводя его из-под жгута проводов.

Снятие / установка форсунок на Лада Приора
Снятие / установка форсунок на Лада Приора
Снятие / установка форсунок на Лада Приора
Снятие / установка форсунок на Лада Приора

5. Отвернуть два винта крепления топливной рампы к ГБЦ, используя шестигранник «на 5».

6. Снять все четыре форсунки из отверстий ГБЦ, потянув рампу вдоль осей форсунок. Снять рампу с форсунками и жгутом проводов.

7. Топливная рампа в сборе с форсунками и жгутом проводов.

Снятие / установка форсунок на Лада Приора
Снятие / установка форсунок на Лада Приора
Снятие / установка форсунок на Лада Приора

Напомним, что в предыдущей статье мы рассказывали как заменить тормозные диски на Лада Приора.

Снятие топливных форсунок на Лада Приора

1. Отсоединить колодку с проводами от форсунки, нажав на пружинный фиксатор.

2. Снять скобу, поддев отверткой.

3. Снять форсунку из топливной рампы, преодолевая сопротивление уплотнительного кольца.

4. Снять уплотнительные кольца форсунки, поддевая плоской отверткой.

Снятие / установка форсунок на Лада Приора
Снятие / установка форсунок на Лада Приора
Снятие / установка форсунок на Лада Приора
Снятие / установка форсунок на Лада Приора

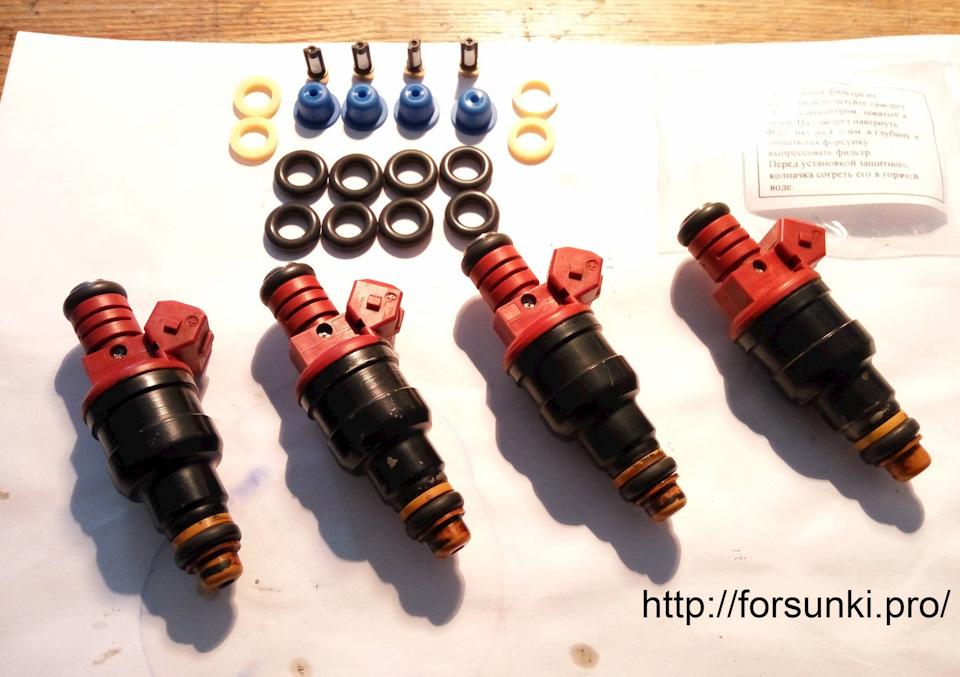

Перед установкой форсунок необходимо заменяем уплотнительные кольца. Затем нанести на уплотнительные кольца тонкий слой моторного масла. Сборка и установка топливной рампы с форсунками выполняется в обратной последовательности.


Источник: http://vazgarage.ru/ladapriora/dvigatelpriora/476-snyatie-ustanovka-forsunok-na-lada-priora.html
