Существует два вида разводки труб – коллекторная и параллельная.

Прежде, чем начать рисовать схему расположения труб и положение точек водораздачи, необходимо определить какое оборудование планируется устанавливать:

  • Кухня – смеситель холодной и горячей воды, посудомоечная машинка, водонагреватель, газовый котел, газовая колонка

  • Ванная – душ, ванна, раковина, биде, унитаз, стиральная машинка, водонагреватель.

Даже если на данный момент нет средств приобрести, например, душевую кабину, выводы для её подключения лучше продумать заранее.

Последовательная разводка водопровода.

Последовательную разводку иначе называют тройниковая, т.к. монтируется она единой линией и разводка от общей трубы к сантехприборам осуществляется при помощи тройников и угольников.

Минус такой разводки – нельзя перекрыть отдельное подключение, и вероятность того, что снизится общее давление воды, когда работают несколько сантехнических приборов.

Плюсы – простой и быстрый монтаж, не большая стоимость комплектующих по сравнению с коллекторной разводкой.

разводка труб последовательная

Последовательная разводка труб водоснабжения

(красным показана разводка горячей воды, синим – холодной).

полипропиленовые трубы для проводки

Разводка полипропиленовыми трубами и установка водорозеток.

Коллекторная разводка труб водоснабжения

Чаще всего такую разводку монтируют там, где планируется спрятать трубы под штукатурку или декоративные панели, провести трубы в подполье или замонолитить в бетонную напольную стяжку.

Достоинством коллекторной разводки является то, что на каждый потребитель (сантехприбор) идет своя отдельная линия, которая отходит от общего коллектора. При такой развязке в любой момент можно перекрыть отдельную точку не в ущерб остальным приборам. При такой развязке происходит равномерное распределение воды, поэтому давление (напор) во всех точках будет одинаковое.

Единственный минус такой системы – цена, куда входит значительный метраж труб и фитингов, а также коллекторы (распределительные гребенки) с запорной арматурой.

разводка коллекторная

Коллекторная разводка воды– схема.

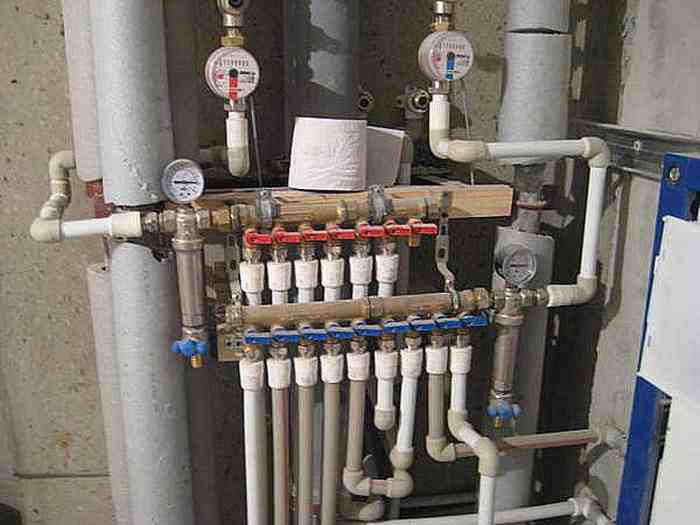

коллектор с запорной арматурой

Коллектор горячей и холодной воды с запорной арматурой,фильтры для воды, подводка медной трубой.

Выбор материала для монтажа

На выбор материала влияет то, как будет проходить монтаж, каким способом будут укладываться трубы – закрыто или скрыто, простота монтажа, т.е. возможность произвести всю работу самостоятельно. Также немаловажным фактором является цена.

Во многих источниках до сих пор указывают на то, что водопровод можно сделать металлом, но стоит ли говорить, что это уже вчерашний день. И что на сантехническом рынке много хороших долговечных материалов, которые довольно просто легко монтируются, обладают большим сроком службы, надежные, безвредные, т.е. прекрасно подходят для питьевого водоснабжения, и имеют очень симпатичный внешний вид.

Ниже представлена таблица со сравнительными характеристиками труб, применяемых при монтаже водоснабжения.

Материал труб

цена труб
(руб)

цена фитингов

дополнительный
инструмент

сложность
монтажа

Сталь

100...130

средняя

+

требуется навык

Медь

>200

низкая

+

средняя

Нержавейка

>200

высокая

+

требуется навык

Металлопластик

25...40

средняя

+ / -

легко

Полипропилен

40...80

низкая

+

легко

Полиэтилен

>90

средняя

+

легко

Монтаж труб водоснабжения

Хоть и существует две разные схемы разводки, но на практике обычно применяют либо последовательную схему, либо комбинированную – последовательно-коллекторную. Самыми простыми материалами в плане монтажа разводки водоснабжения считаются – полипропилен, металлопластик, трубы из сшитого полиэтилена и медь.

Открытый монтаж водоснабжения – трубы проходят вдоль стен. При открытом монтаже чаще всего используют полипропиленовые трубы.

Скрытый монтаж водоснабжения – трубы укладываются в штробы и скрываются штукатуркой, в бетонную стяжку, в подполье.

  • Разводка труб водоснабжения начинается от точки ввода, т.е. источника подачи воды – насосная станция, гидроаккумулятор, напорный бак, ввод трубы центрального водопровода.

  • Общая труба подачи, чтобы были наименьшие потери давления, должна быть диаметром не менее дюйма.

  • В обязательном порядке устанавливается водяной фильтр грубой очистки и запорный кран.

  • Далее начинается монтаж разводки труб согласно выбранной схеме, т.е. проводятся трубы в ванную, на кухню, прачечную. Если разводка труб начинается в цокольном этаже и там же располагается отопительный котел, то делается отдельный выход к котлу.

  • При последовательной разводке, если не планируется её скрывать декоративными панелями и коробом, трубы рекомендуется монтировать выше плинтуса на 15 – 30 см. Таким образом, трубы будут малозаметны и местами скрыты сантехприборами.

  • При прокладке сквозь стены и перекрытия, трубы следует защитить от повреждений. Для этого в отверстие укладывается обсадная труба, либо специальная манжета.

  • Фиксируются трубы с помощью специальных клипс, пластиковых и металлических хомутов.

Монтаж полипропиленовыми трубами

Полипропилен не рекомендуется замоноличивать, обычно им осуществляется открытый монтаж.

Потребуется – прибор для пайки с насадками; труборез; калибратор; фитинги – тройники, муфты, угольники, крестовины, запорные краны; клипсы соответствующие диаметру труб (нужны для фиксации труб вдоль стен); трубы диаметрами 1 дюйм и ¾.

Для подвода воды к сантехприборам в частном доме лучше всего использовать трубы ¾. Это связано с тем, что при маркировке полипропиленовых труб указывается внешний диаметр. Например, если труба 1 дюйм, то это не значит, что внутри будет дюймовый проход, это будет внешний диаметр, и, соответственно, внутренний проход будет гораздо уже, за счет толщины стенок.

Для системы водоснабжения компенсатор не требуется.

Монтаж проводится последовательно. Трубы легко режутся и спаиваются. Отрезанную часть трубы следует откалибровать и зачистить от внутренних заусенцев с помощью ножа. После пайки должен образоваться характерный буртик.

Для соединений полипропилена с трубами из других материалов и для монтажа водорозеток применяются комбинированные фитинги с металлической резьбой.

фитинги и трубы из полипропилена

Полипропиленовые трубы и фитинги.

соединение труб

Соединение.

Монтаж металлопластиковыми трубами

Такими трубами проводят и открытый, и скрытый монтаж.

При открытом – можно применять пресс-фитинги (не разборные) и зажимные (разборные).

При скрытом – только пресс-фитинги.

Связано это с тем, что зажимные фитинги со временем ослабевают, и требуется подкрутка гаечным ключом.

Для монтажа потребуется – трубы 1 дюйм и ¾; фитинги – угольники, муфты, переходники, тройники, крестовины; труборез; калибратор; пресс-инструмент для пресс фитингов (можно взять на прокат); гаечный ключ для зажимных фитингов.

Металлопластиковые трубы продаются в бухтах большой длины, поэтому, при прокладке труб под стяжку или под штукатурку, желательно использовать цельную трубу.

применение металлопластиковых труб

Монтаж соединений с помощью резьбовых фитингов.

пресс-фитинги и трубы

Трубы и пресс-фитинги.

Монтаж медными трубами

Потребуется – трубы ¾ и ½ дюйма (у медных труб тонкие стенки); газовая горелка; ножовка по металлу и металлическая щетка для зачистки; флюс-паста; припой; фитинги – переходники, угольники, крестовины, тройники, муфты, водорозетки.

Монтаж соединений при помощи пайки.

  1. Конец трубы и внутрь фитинга смазывается тонким слоем флюса

  2. Фитинг одевается на трубу до упора

  3. Соединение нагревается до тех пор, пока не изменится цвет трубы

  4. На стержне припоя заранее отмеривается отрезок равный диаметру трубы и делается насечка.

  5. Когда соединение раскалилось, в щель между трубой и фитингом подается припой – отрезок до насечки.

Не все могут самостоятельно освоить пайку. Для соединений медных труб также применяются специальные пресс-фитинги, которые обжимаются специнструментом.

медные фитинги и трубы

Трубы и фитинги.

пресс-фитинги

Пресс-фитинг.

спаивание трубы из меди

Пайка медных труб.

Для открытой прокладки труб применяются не отожженные трубы, для скрытой - отожженные (легко гнутся).

Монтаж трубами из сшитого полиэтилена

Данные трубы легко и просто монтируются, но потребуется – специальный опрессовочный инструмент для монтажа труб из сшитого полиэтилена, который можно взять на прокат; труборез; калибратор; латунные или PPSU (полифенилсульфон) фитинги – тройники, муфты, переходники, угольники; трубы диаметром дюйм и 3/4.

Монтаж соединений.

  1. На трубу надевается надвижная гильза

  2. Далее труба насаживается до упора на фитинг

  3. С помощью пресс-инструмента гильза натягивается на соединение «труба – фитинг» - соединение получается неразборное, очень прочное. Такие соединения можно замоноличивать под стяжку или штукатурку.

При выборе труб из сшитого полиэтилена следует обратить внимание на их маркировку, т.е. пригодность использования для питьевого водоснабжения.

монтажные работы с трубами

Монтаж соединений.

соединения фитингов с трубами

Трубы и фитинги.

И еще один очень важный момент, на который следует обратить внимание, после того как схема водоснабжения готова, и начинается выбор и покупка материалов – это качество!

Не стоит экономить и приобретать дешевые трубы и фитинги сомнительного качества. Система водоснабжения должна быть надежной, долговечной, прочной и герметичной. И это касается не только скрытой прокладки, но и открытого монтажа.

Материалы следует приобретать в специализированных магазинах, которые дают гарантию на товар и предоставляют сертификат качества на всю продукцию.
